产品概述

NS18B20是一款高精度单总线温度测量芯片， 温度传感器的测温范围为-55°C 到+125°C。根据用户需要通过配置寄存器可以设定数字转换精度和测温速度。 芯片内置 5byte 非易失性存储单元供用户使用，3byte 用于高低温报警及配置精度，另外 2byte 用于保存用户自定义信息。在-10°C 到+85°C 范围内最大误差为±0.5°C，在全温度范围内最大误差为±1°C。NS18B20具有寄生供电和外部供电两种工作方式，其中寄生供电可以通过数据线供电，不需要外部供电。

每一个NS18B20具有唯一的64bit 序列号，利用单总线接口允许多个设备挂在同一总线，因此，该特性可以利用一个处理器去控制多个NS18B20传感器。 NS18B20 广泛应用于分布型温度环境监测，温度控制等系统。

主要功能

●  单总线通讯，节约布线资源

●  每个器件具有唯一的序列号ID

●  宽温度范围–55°C 至125°C

●  全温域内保持高精度

-10°C~85°C：±0.5℃

-55℃~--10℃：±1℃

85℃~125℃：±1℃

●  转换时间短，仅需40ms

●  温度转换无需额外强上拉

●  大于100℃支持寄生模式工作

●  应用简单，无需额外器件

●  工作电压范围2.7V~5.5V

●  可编程9~12位

●  用户可自行配置报警值

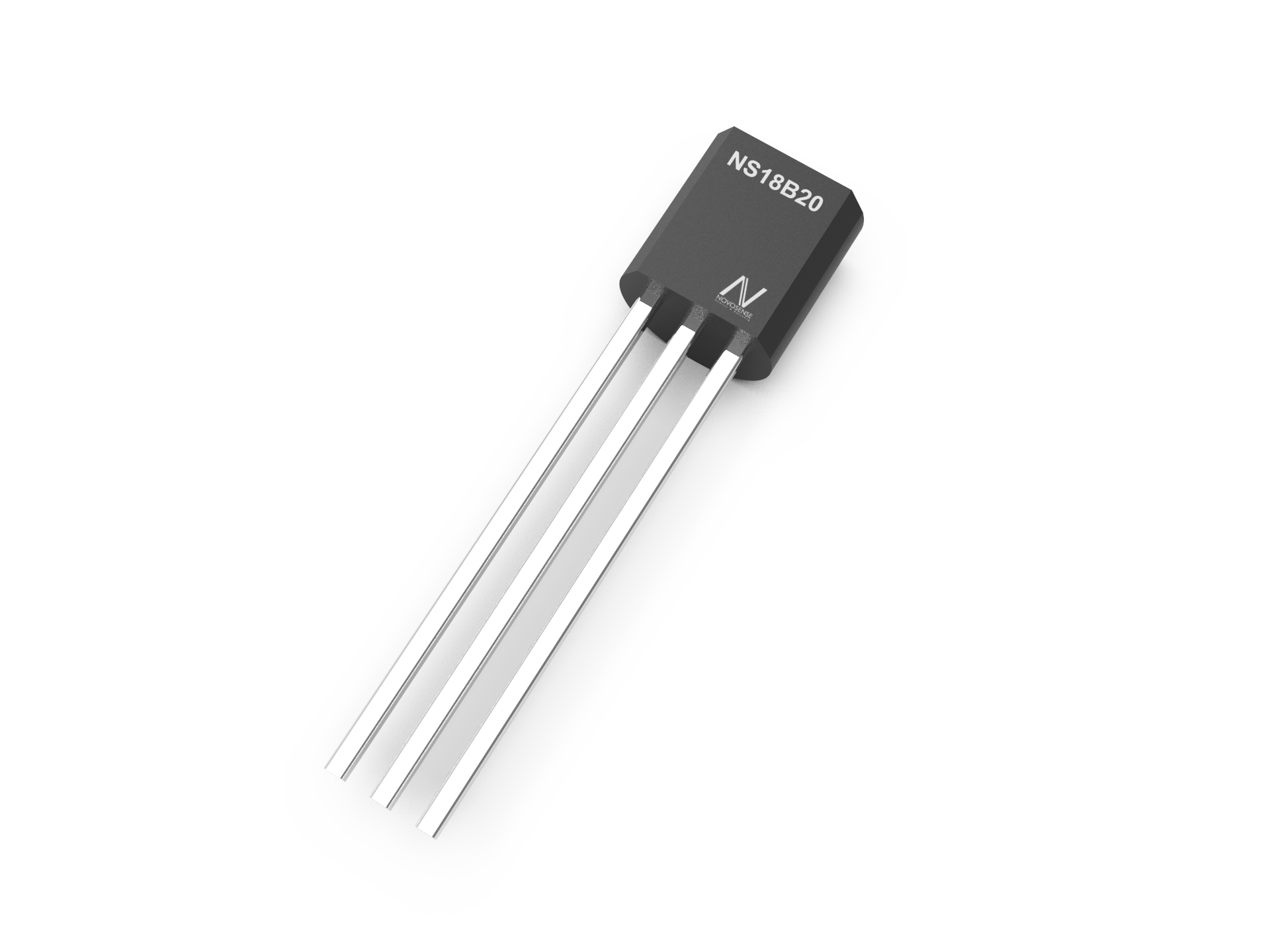

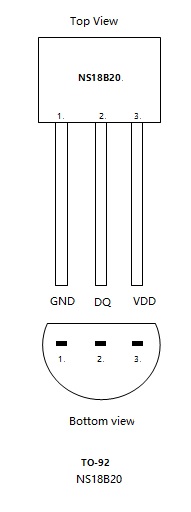

●  TO-92S封装，体积小

应用场合

●  分布式测温

●  过程监测和控制系统

●  工业物联网

●  白色家电

●  温度监控

功能框图
