纳芯微全新差压压力传感器NSPDSx系列,可应用于新风系统和消防余压监测

03
Feb 2023
分享:

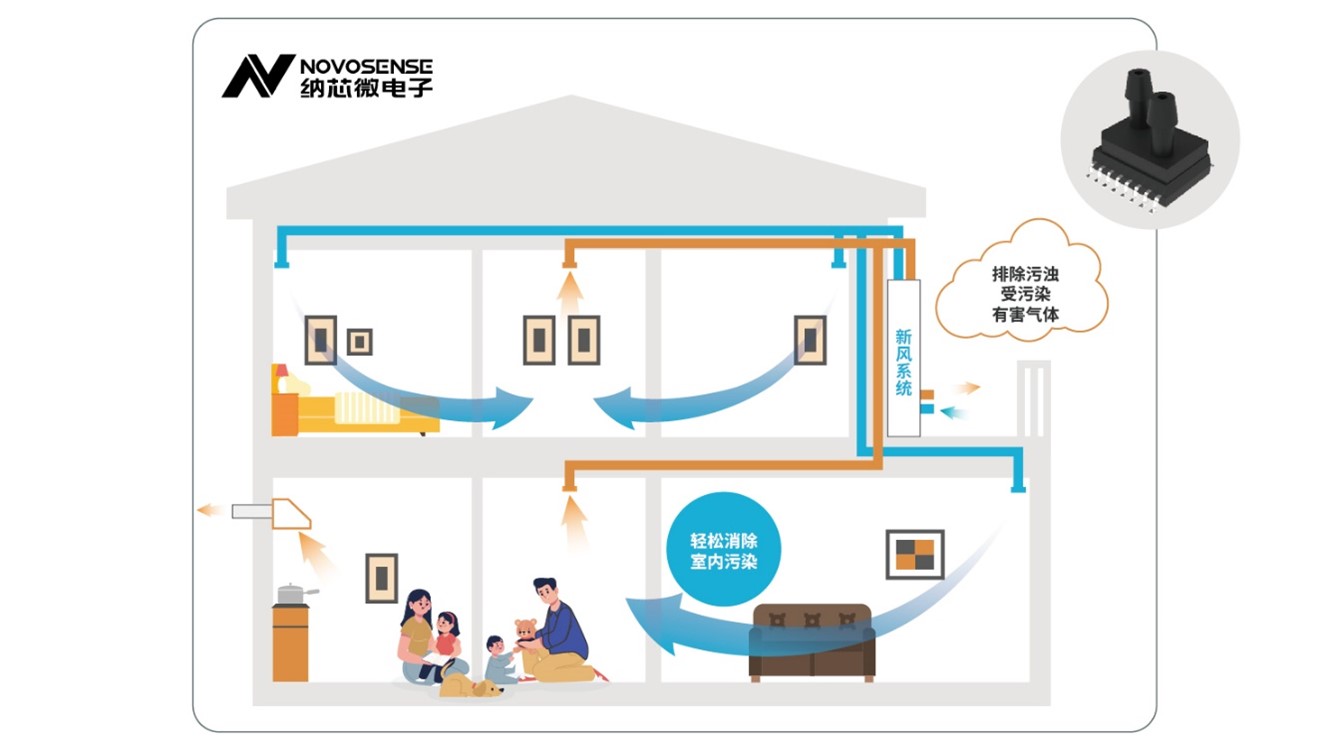

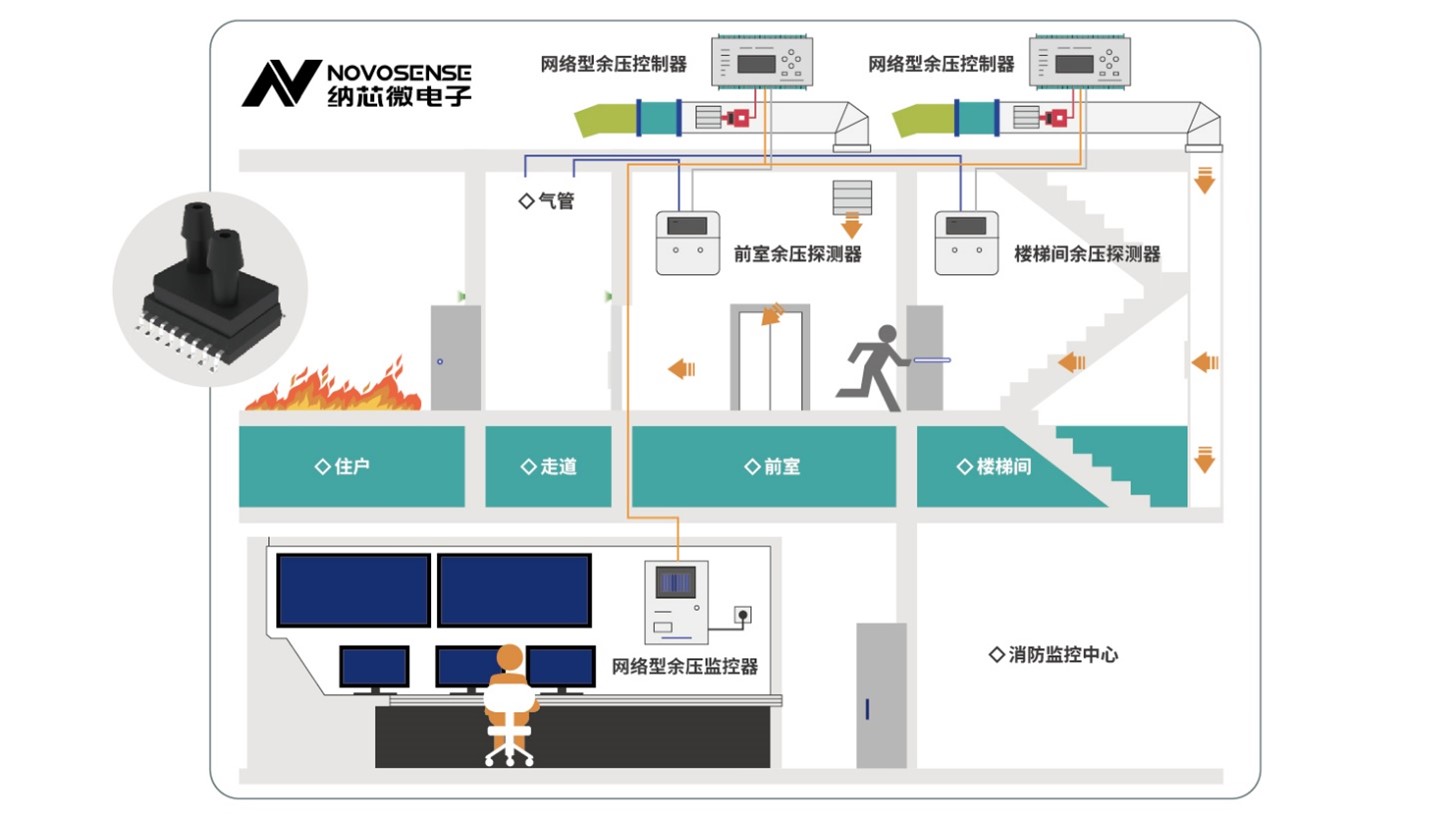

近日,纳芯微(NOVOSENSE)推出全新差压压力传感器NSPDSx产品系列,包括NSPDS5,NSPDS7等子系列产品,可被应用于新风系统/暖通空调压差监测,消防余压监测,气体流量监测,压力变送器以及工业气动控制等领域。差压压力传感器在日常生活中应用广泛,例如商用、家用新风系统,暖通空调,核酸小屋以及负压留观室等,其原理主要是利用差压传感器测量空间内外的气压差去控制通风口的开启或关闭,从而保证室内为微负压状态,外界新鲜的空气在处理后会自动流入到屋内,同时屋内受污染的空气流出屋外,改善室内环境品质,以满足人们对健康生活的追求。此外,消防余压系统也是利用微差压传感器来控制正压送风系统以确保消防疏散通道的安全,避免火灾时有毒气体流入逃生通道。



该系列产品内部采用CMOS混合信号调理芯片(内含倍率可调PGA和24-bit Σ-ΔADC)对MEMS芯体的输出进行放大,校准和补偿,能将-10kPa至+10kPa以及 -350kPa至+350kPa的不同压力量程信号转换为可自定义输出范围(0~5V)的模拟信号以及数字I2C信号。同时,内置的MEMS差压压力芯体是基于高灵敏度的单晶硅压阻效应并采用先进的硅硅键合CSOI MEMS微加工工艺设计而成,MEMS芯体生命周期内精度和稳定性优于1%F.S.。

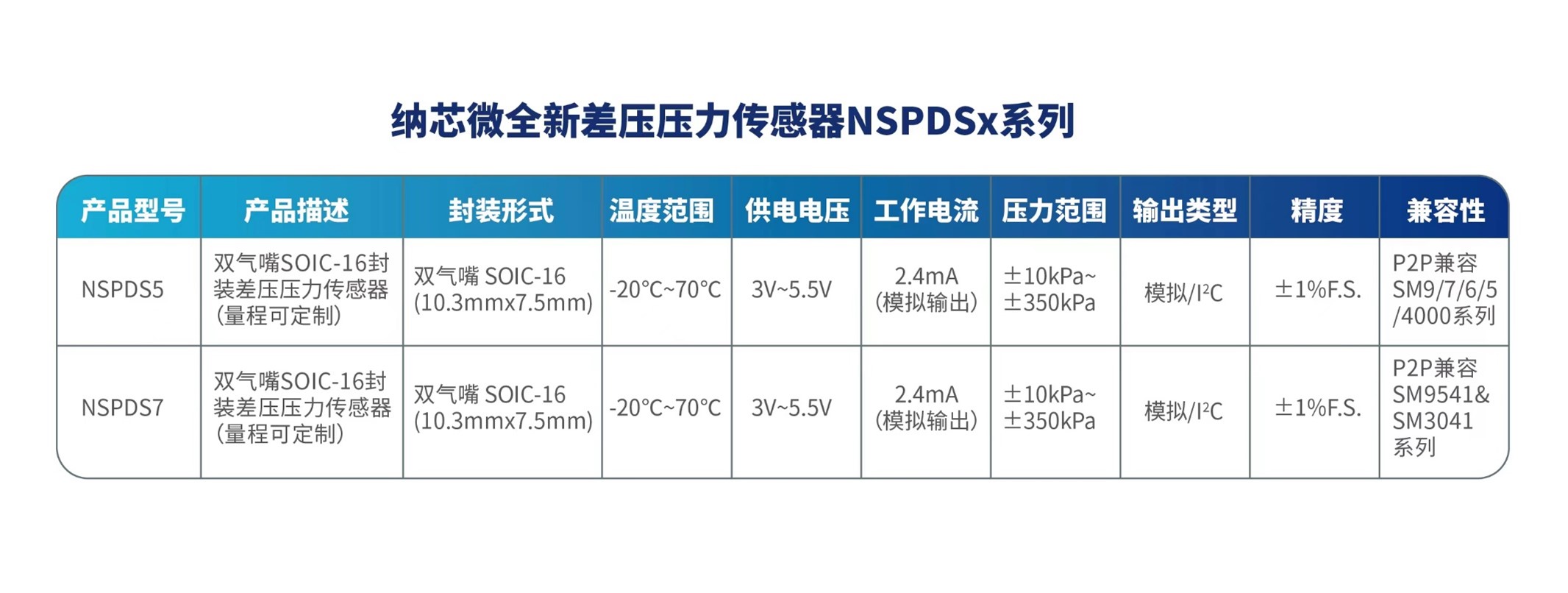

产品主要特点如下:

  • 高精度低功耗:高度线性,稳定性好,无需校准,100%温度补偿,出厂精度优于±1%F.S.,生命周期内精度优于±2%F.S.。

  • 多种输出方式:支持模拟绝对输出以及数字I2C输出,适用于多种应用需求,简单便利,可移植性好。

  • 定制化产品:支持-10kPa~+10kPa以及-350kPa~+350kPa等多款量程定制,适用于多种压力应用场景,高灵活性。

  • 宽温度范围:-20℃~70℃的工作温度,可适用于各类恶劣的工作环境;同时,0℃~70℃的温度补偿范围可以减少温度变化对产品性能的影响,保障产品的稳定性。

  • 双气嘴封装形式:采用符合业界JEDEC标准的双气嘴SOIC-16封装形式,可以pin-to-pin兼容SMI微差压系列产品;具有较高可靠性与应力消除特性,在保证产品优异性能和可靠性的同时方便客户焊接和使用。


纳芯微不仅拥有自主研发的MEMS设计与封装技术以及多压力温度点自动化批量标定技术;可以为客户提供更灵活的交付,降低供应链风险;还可以根据客户需求提供定制化合封产品,满足不同场景的应用需求。
