纳芯微全新三态缓冲器NCA82XX系列,适用汽车和工业电机驱动

03
Feb 2023
分享:

三态缓冲器又称三态驱动器,在汽车和工业领域常常用来做电平转换,以及增大MCU的驱动电流。近日,纳芯微(NOVOSENSE)宣布推出全新三态缓冲器---NCA82XX产品系列,可广泛适用于汽车电机驱动、OBC/DCDC、工业电机驱动、变频器、伺服、LED显示等场景。


NCA82XX在汽车和工业中的应用解读


纳芯微NCA82XX系列是一款8通道的三态缓冲器,可帮助提高面向总线的收发器、时钟驱动器等的驱动能力,并保证信号定时的准确性。该产品系列分为双电源和单电源供电的两个版本。其中,

-      NCA8244和NCA8541为单电源供电的基础版本,分别具有双向传输和单向传输数据的功能,通常用于电机驱动,LED显示等场景

-      NCA84245和NCA8T245为双电源供电的升级版本,可顺应客户系统应用升级和改版的需求,更灵活地帮助客户实现双边电压转化,有Level shift的功能

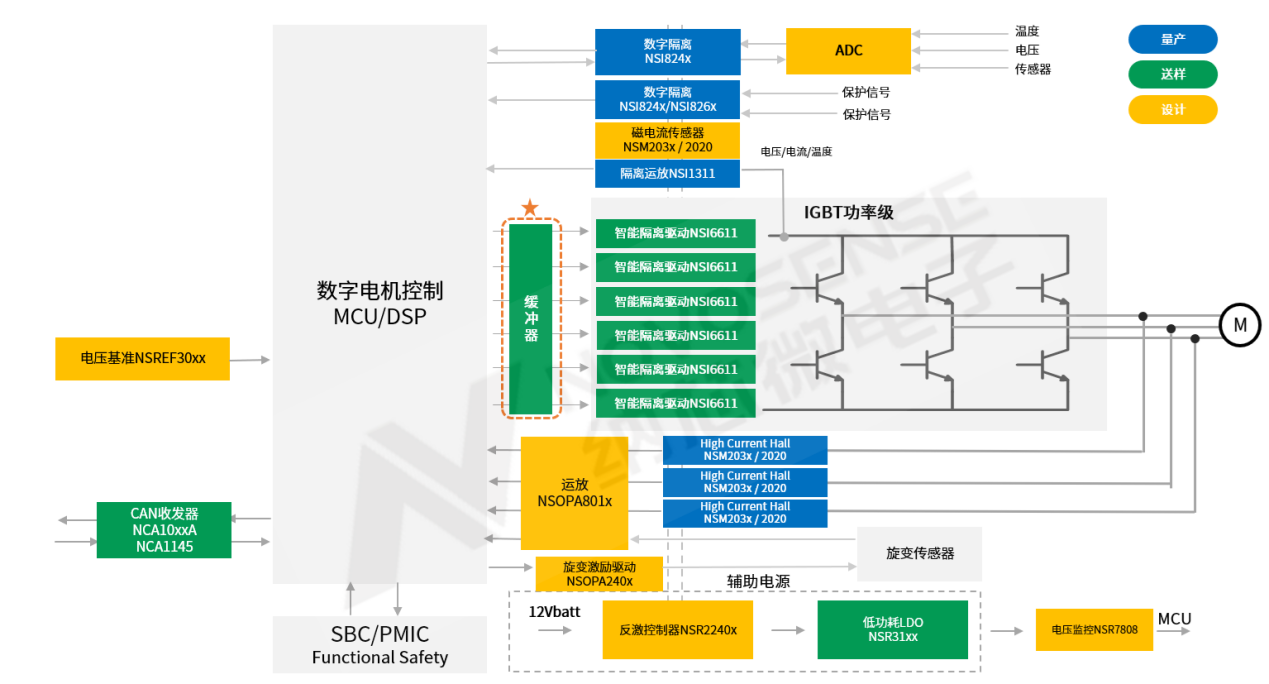

Ÿ NCA82XX三态缓冲器在汽车主驱里的应用

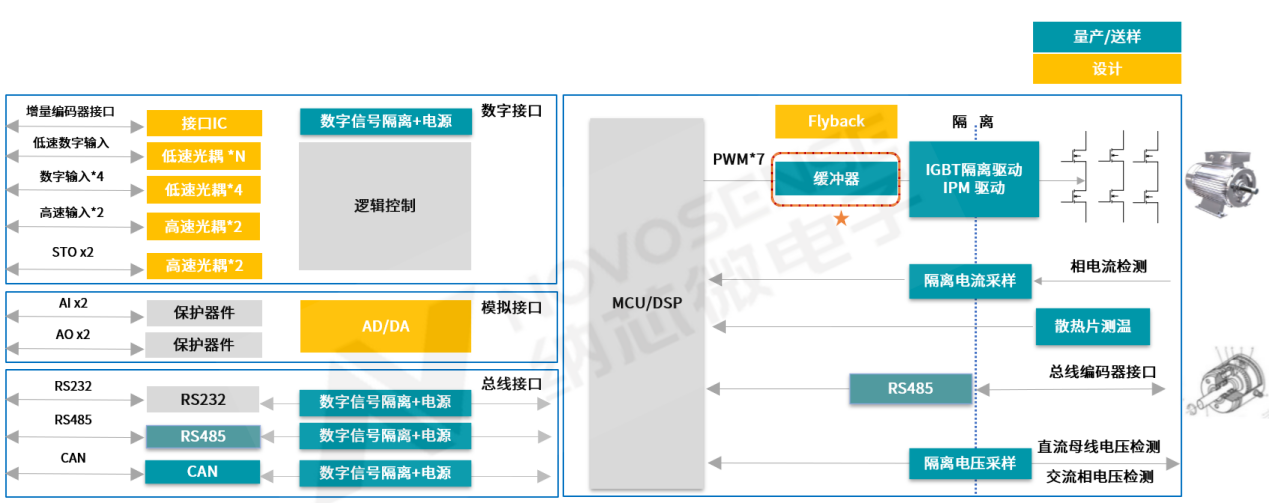

Ÿ NCA82XX缓冲器在工业伺服/变频器里的应用

NCA824x用于电平转换:如3.3V5V来兼容驱动侧的CMOS电平;同时,可以用来增大MCU的I/O驱动能力

NCA82XX各类型号及参数详述


Ÿ   NCA8244


NCA8244/NCA8244L是一款八通道缓冲器/驱动器,用于提高面向总线端的收发器、时钟驱动器等的驱动能力以及确保信号时序的完整性。它在两个方向各提供四路传输通道,分别具有低电平使能的输出使能控制(/OE)。当/OE为低电平,NCA8244/NCA8244L将数据从输入端口A传输到输出端口Y。当/OE为高电平,输出端口处于高阻态。在上下电过程中,/OE应通过上拉电阻连接到VCC,以确保输出端口保持高阻态。NCA8244/NCA8244L可支持5.5V输入电压,每个通道支持最大24 mA电流驱动能力。所有未使用的输入端口必须保持在VCC或者GND状态,防止VCC过流。


主要性能

- 适用于汽车领域:

  • 车规版本:NCA8244-Q1TSTR, NCA8244-Q1SWTR

- 输入兼容TTL电平

- 电源电压:

  • NCA8244: 4.5 v至5.5 v

  • NCA8244L: 1.65V至3.6V

- 支持5.5 V输入电压

- ESD:

  • 3000V HBM

  • 2000V CDM

- 工作温度:-40℃~125℃

- 符合ROHS标准的封装:TSSOP20, SOP20


Ÿ   NCA8T245

NCA8T245是一款8路缓冲器/驱动器,具有两个独立的供电电源,供电电压范围为1.65V ~ 5.5V。A端口电平参考VCCA, B端口电平参考VCCB,因此它支持1.8V, 2.5V, 3.3V和5.5V间的电平双向转换。NCA8T245主要用于两个数据总线之间的异步通信,提供一个方向控制端(DIR)用于控制数据的双向传输。当DIR为高电平,芯片由A端向B端传输数据;当DIR为低电平,由B端向A端传输数据。输出使能/OE电平跟随VCCA,低电平使能。当/OE为高电平,输出端处于高阻态。在上下电过程中,/OE应通过上拉电阻连接到VCCA,以确保输出端的高阻态。NCA8T245供电电压在4.5V ~ 5.5V时,最大能支持32mA驱动电流。所有未使用的输入端必须保持在VCC或GND,防止VCC过流。


主要性能

- 适用于汽车应用:NCA8T245-Q1TSXR

- 控制引脚电平参考VCCA

- 供电电压:1.65V~5.5V

- ESD:

  • 4000V HBM

  • 1000V CDM

- 工作温度:-40℃~125℃

- 符合ROHS标准封装:TSSOP24


Ÿ   NCA8541


NCA8541是一款8路缓冲器/驱动器,用于提高面向总线端的收发器、时钟驱动器等的驱动能力以及确保信号时序的完整性。它提供了8路传输通道,两个低电平使能的输出控制端(/OE)。当/OE1和/OE2都使能时,NCA8541将数据由A端传输到Y端。当其中一个/OE为高电平,输出端处于高阻态。在上下电过程中,/OE应通过上拉电阻连接到VCC,以确保输出端口的高阻态。NCA8541可支持5.5V输入电压,每个通道支持最大6mA电流驱动能力。所有未使用的输入端必须保持在VCC或GND,防止过流。


主要性能

- 适用于汽车领域:

  • NCA8541-Q1TSTR

- 输入兼容TTL电平

- 供电电压: 4.5V~5.5V

- 支持5.5V输入电压

- ESD:

  • 3000V HBM

  • 2000V CDM

- 工作温度:-40℃~125℃

- 符合ROHS标准的封装: TSSOP20


Ÿ   NCA84245

 NCA84245是一款8路总线收发器,具有两个独立的供电电源。A端电平参考VCCA,供电电压范围4.5V~5.5V;B端电平参考VCCB,供电电压范围为2.7V~3.6V,支持两个电压范围的双向电平转换。NCA84245主要用于两个数据总线之间的异步通信,提供一个方向控制端(DIR)控制数据传输方向。当DIR为逻辑高,由A向B传输数据;当DIR为逻辑低,由B向A传输数据。输出使能/OE电平参考VCCA,低电平使能,当/OE为高电平,输出处于高阻态。在上下电过程中,/OE应通过上拉电阻连接到VCC,以确保输出端高阻态。NCA84245每个通道最大支持24mA电流驱动能力。所有未使用的输入必须保持在VCC或GND,以防止VCC过流。


主要性能

- 适用于汽车领域:

  • NCA84245-Q1TSXR

- 控制引脚电平参考VCCA

- 电源电压:

  • VCCA: 4.5V至5.5V

  • VCCB: 2.7V至3.6V

- ESD:

  • 2000V HBM

  • 1000V CDM

- 工作温度:-40℃~125℃

- 符合ROHS标准的封装:TSSOP24
